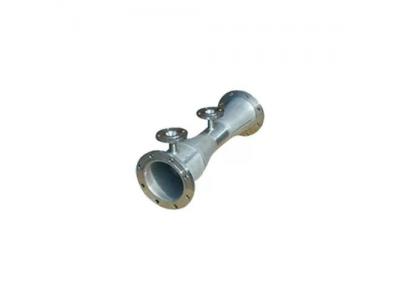

لوله های دیگ بخار-فلومتر ونتوری بخشی از لوله

عناصر اصلی اختلاف فشار ،سبب ایجاد افت فشار در خطوط لوله عملیاتی می شوند.هر چند معمولا اختلاف فشار ایجاد شده کمتر از یک بار است،اما همواره مجاز به ایجاد این اختلاف فشار نیستیم.به این منظور از عنصر دیگری به جای ارفیس استفاده می شود که دارای همان قابلیت ارفیس بوده ولی به دلیل طولانی بودن مسیر ایجاد احتلاف فشار و هم چنین ممانعت از اعمال تلاطم در مسیر جریان سیال می تواند در اندازه گیری جریان بخار و گازها کاربرد بیشتری داشته باشد. این عنصر که به عنوان بخشی از لوله در مسیر سیال قرار می گیرد،هم چون ارفیس باعث ایجاد اختلاف فشار در مسیر جریان شده و همان کاربرد را دارد.

کارایی
در ونتوری تیوب به واسطه ی وجود دو بخش هم گرا(محلی که قطر لوله در حال کاهش است) و بخش واگرا(قطر لوله شروع به افزایش میکند)شرایط را برای اندازه گیری بخار و مایعات دوغابی راحتتر می نماید.در حقیقت بخش واگرا سبب کاهش حساسیت مجموعه اندازه گیری به پروفایل جریان شده و بخش هم گرا باعث حذف جریان های گردابی خواهد شد.در ارفیس ذرست بلافاصله بعد از مجرا،سیال دچار تلاطم و جریلن های گردابی شدیدی می شد که در بعضی اندازه گیری ها ایجاد خطا می کند اما در ونچوری این ضعف بر طرف شده است.
انچه در اندازه گیری برای ما مهم است اختلاف فشار ایجاد شده در جریان هنگام عبور از مسیر هم گرا و واگرا ونچوری تیوب می باشد.
